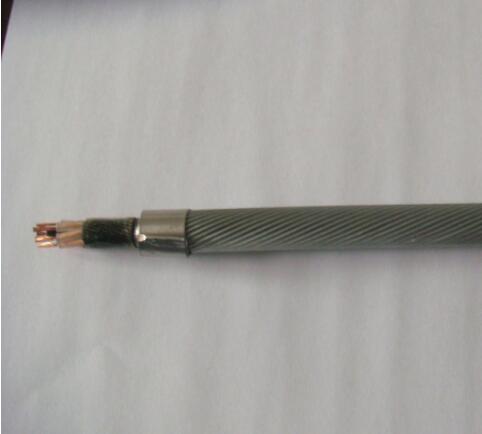

WTX承荷探测电缆 |
发布时间:2021-09-09 09:34:39 点击次数: |
用途:本产品(JB/T3302-1999)适于作承受机械负荷进行电气测量的油矿探测电缆,诸如用于各类油、气井的测井、射孔、取芯作业;也可用于海洋调查,河流、港湾、水利水文测量,煤田地质勘探,地热测井等方面,作为挂重仪器测量用连接线。

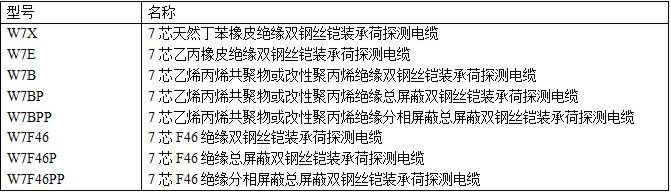

型号、名称见表1
表1
注:型号含义,W7—七芯承荷探测电缆系列;X—天然丁苯橡皮绝缘;E—乙丙橡皮绝缘;B—乙烯丙烯共聚物或改性聚丙烯材料绝缘;F46—氟塑料绝缘;PP—分享屏蔽+总屏蔽;P—总屏蔽

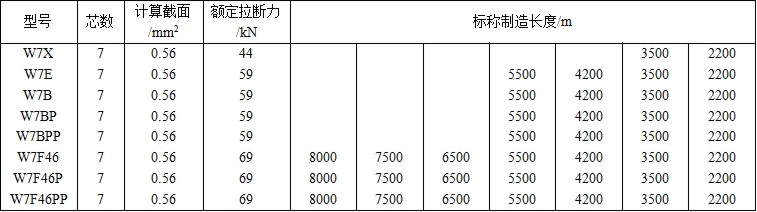

规格及制造长度:见表2
表2
技术要求、性能参数:
1)铜芯导体结构为7×0.32mm,绞合节距比不大于12倍。绞合方向为右向。
注:乙烯丙烯共聚物或酸性聚丙烯绝缘的导体应为镀锡线。
2)各型电缆的绝缘标称厚度应符合表3规定。
表3
3)屏蔽、成缆,W7BPP、W7F46PP型电缆的绝缘上应涂敷或挤包半导电层;线芯绞合成缆是方向应为左向。无屏蔽电缆缆芯上应包覆相应的耐热等级垫层材料。
4)铠装层用钢丝应采用符合GB/T8919中有特号韧性的镀锌钢丝组成。内层铠装钢丝直径1.0mm,外层1.20mm。铠装方向要求:内层右向,外层左向。铠装层上均应涂有一层防锈酯涂料。
5)电缆的标称外径为12.0mm。塑料绝缘电缆的外径允许偏差为+5%;橡皮绝缘电缆的外径偏差+7%。

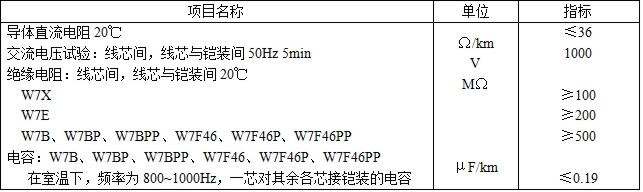

6)成品电缆的电气性能,应符合表4的规定。
表4
7)除W7X型外,其他型号的电缆都应经受高温绝缘电阻试验。W7F46,W7F46P,W7F46PP型电缆的绝缘电阻应不小于5MΩ/km。其余型号的电缆应不小于2.5MΩ/km。
8)电缆的拉断力与伸长率
a)电缆的拉断力应不低于表2的规定;
b)电缆的残余伸长率应不大于0.2%。
9)W7E、W7B、W7BP、W7BPP、W7F46、W7F46P、W7F46PP型电缆的绝缘线芯应经受高温高水压试验,试验后绝缘线芯的绝缘电阻均应不小于2.5MΩ/km。

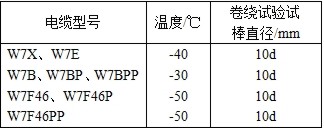

10)电缆的绝缘线芯应能经受表5规定的低温卷绕试验,不开裂。
表5
11)成品电缆各项性能试验方法与检验操作规则,均按JB/T3302标准的有关条款规定执行。
使用条件:

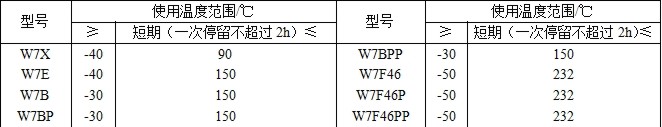

1)电缆的允许使用温度范围,见表6.
表6
2)绞车滚筒直径应不小于400mm,井口滑轮,天滑轮,地滑轮的弯曲半径应小于230mm,滑轮槽应与电缆外径相适应。
包装、标志及交货要求:电缆应紧密整齐地缠绕在电缆盘心直径不小于电缆外径的50倍的电缆盘上,不应有松弛交叉,电缆两端应包封,里面一端应伸出盘外。电缆盘应符合JB/T8137的规定。电缆中应有制造厂的专用标志线,或每隔300mm以内即有制造厂名称和制造年份的标志带。电缆的标志长度应按上述表2规定,其长度偏差在-2%~3%之间。
